ROTO - ZÁKLADNÝ TYP
![ROTO - Základný model](images/vlozky/roto1-z.jpg)

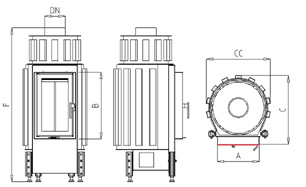

![Základný model](images/schemy/Roto-vykres-small.jpg)
TYP | RADA | PORTÁL B / A /mm/ |
Vonkajšie rozmery /mm/ | Dymovod DN /mm/ |
Váha /kg/ |
Nom. výk. /kW/ |
PRÍSLUŠENSTVO | |||||
Šírka V | Výška F | Hĺbka C | ||||||||||
VOP | SR | SM | KR | |||||||||
ROTO 400 ![]() |
400 | 480/275 | 425/475 | 1210 | 505 | 160 | 115 | 7,5 | • | • | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|
530/325 | 1210 | 120 | 7,5 | • | • | • | ||||||
ROTO 450 ![]() |
450 | 530/325 | 475/525 | 1300 | 540 | 160 | 135 | 8,8 | • | • | • | • |
580/375 | 1300 | 140 | 8,8 | • | • | • | • | |||||
ROTO 500 ![]() |
500 | 580/375 | 525/580 | 1500 | 600 | 180 | 145 | 10 | • | • | • | • |
630/430 | 1550 | 160 | 10 | • | • | • |
![separ](images/separator.jpg)
ROTO 450 - V (VERTIKAL)
![ROTO - Vertikal](images/vlozky/roto2-z.jpg)
![ROTO 450 Vertikal](images/schemy/roto2_r.jpg)
TYP | RADA | PORTÁL B / A /mm/ |
Vonkajšie rozmery /mm/ | Dymovod DN /mm/ |
Váha /kg/ |
Nom. výk. /kW/ |
PRÍSLUŠENSTVO | |||||
Šírka CC | Výška F | Hĺbka C | ||||||||||
VOP | SR | SM | KR | |||||||||
ROTO 450 V ![]() |
450 | 530/325 | 515 | 1510 | 540 | 160 | 160 | 8,8 | • | • | • | • |
---|---|---|---|---|---|---|---|---|---|---|---|---|
580/375 | 565 | 1510 | 165 | 8,8 | • | • | • | • |
![separ](images/separator.jpg)
ROTO - TV (VODNÍK)
![ROTO - Vodník](images/vlozky/roto3-z.jpg)
![ROTO 450 Vodník](images/schemy/roto3_r.jpg)
![S teplovodným výmenníkom](images/schemy/roto3a_r.jpg)
TYP | RADA | PORTÁL B / A /mm/ |
Vonkajšie rozmery /mm/ | Dymovod DN /mm/ |
Váha /kg/ |
Nom. výk. /kW/ |
Výkon na strane vody /kW/ |
PRÍSLUŠENSTVO | |||||
Šírka CC | Výška F | Hĺbka C | |||||||||||
VOP | SR | SM | KR | ||||||||||
ROTO 450 TV ![]() |
450 | 530/325 | 465 | 1610 | 540 | 150 | 245 | 11,4 | 4,5 | • | • | • | • |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
580/375 | 1610 | 260 | 11,4 | 4,5 | • | • | • | • | |||||
ROTO 500 TV ![]() |
500 | 580/375 | 515 | 1650 | 590 | 160 | 290 | 12,3 | 6,2 | • | • | • | • |
630/430 | 1690 | 310 | 12,3 | 6,2 | • | • | • |
